Gebäudeautomation

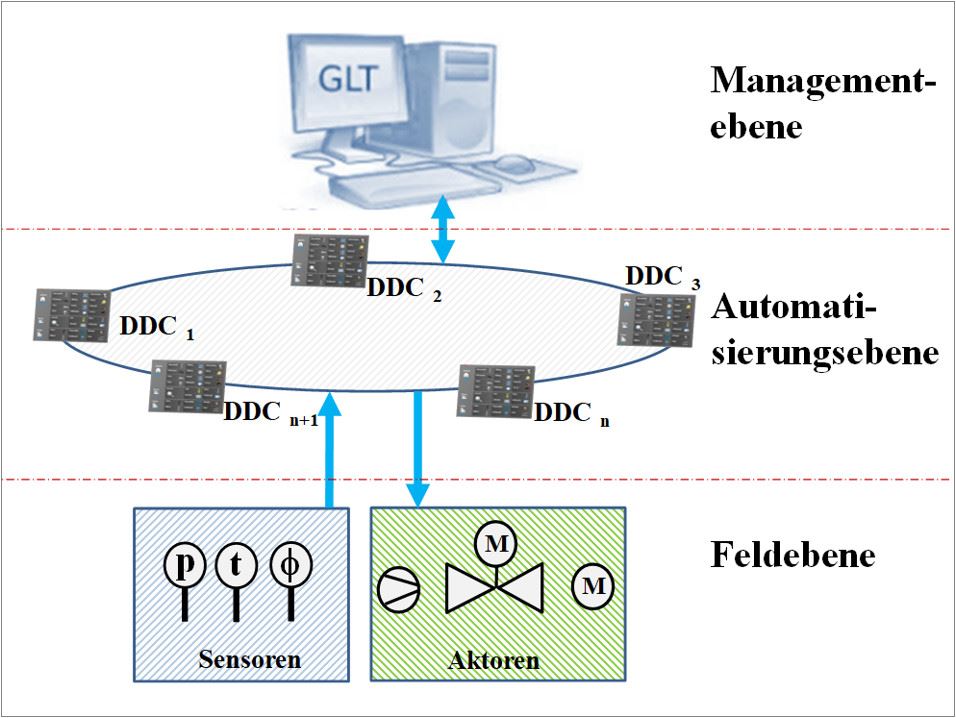

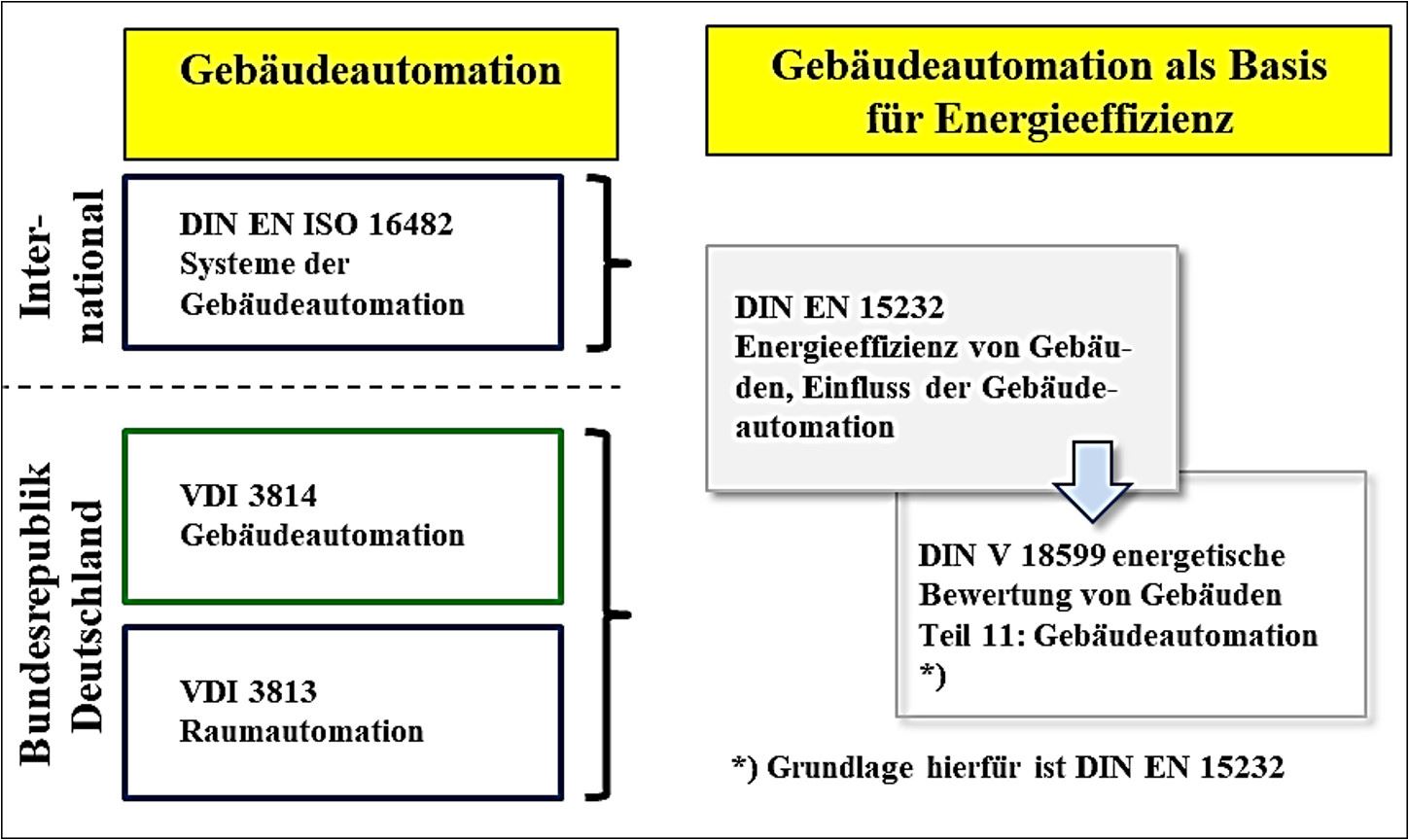

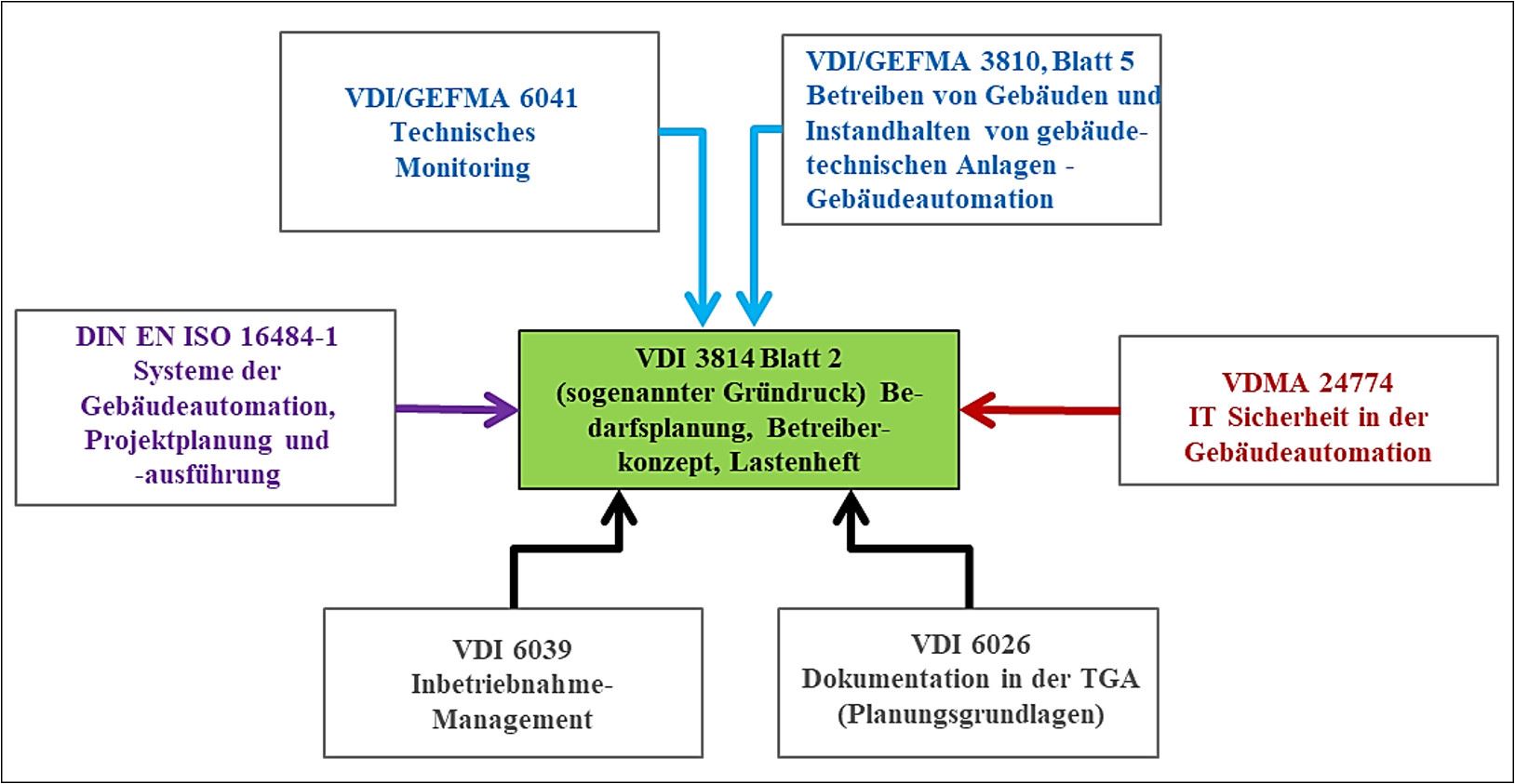

Übersicht der bekanntesten Richtlinien für Gebäudeautomation

Auch das Gebiet der Gebäudeautomatisation ist nicht ganz einfach, und vor allem im Detail erscheint es manchem auch unübersichtlich. Um sich zurechtzufinden, werden in diesem Kapitel einige Hinweise über die wichtigen Normen und Richtlinien auf diesem Fachgebiet gegeben.

Bezüglich der Energieeinsparung im Zusammenhang mit der Gebäudeautomation ist die DIN EN 15232 Energieeffizienz von Gebäuden - Einfluss von Gebäudeautomation und Gebäudemanagement von besonderem Interesse.

Die Wirtschaftlichkeit von Automationssystemen kommt auch bei der Zertifizierung von Green Buildings nach DGNB oder LEED zum Tragen.

Zur Umsetzung von DGNB bzw. LEED ist ein fachgerechtes Konzept notwendig. An dieser Stelle setzt die VDI-Richtlinienreihe 3813 Raumautomation an. Sie legt gewerkeübergreifend die Funktionen der Raumautomation fest. Insofern haben die GA-Fachplaner hierdurch eine geschlossene Planungssystematik zur Verfügung. Damit kann die Beschreibung aller Raumfunktionen bis hin zur höchsten Energieeffizienzklasse A erfolgen.

Eines der wichtigsten Bedürfnisse der Menschen ist die Unversehrtheit der Person. Um dies sicherzustellen, möchte man wissen, welche Personen sich in der Umgebung befinden. Bezogen auf ein Gebäude bedeutet das, dass man wissen möchte, wer sich im Gebäude aufhält. Es sollen möglich solche Menschen sein, denen man gewogen ist, und alle anderen sollen draußen bleiben. Dieses Bedürfnis hat im Laufe der Jahre zu dem Stand der betrieblichen Organisation und Technik geführt, den wir heute für die Zutrittskontrollen anwenden. Der sogenannte Perimeterschutz dient der Sicherung und Beobachtung des unmittelbaren Umfeldes eines Objektes.

Bei der Zutrittskontrolle geht es um die Zutrittsberechtigung zu Gebäuden, deren einzelne Teile bis hin zu bestimmten Räumen, aber auch zu schützenswerten Bereichen außerhalb von Gebäuden, wie zum Beispiel Betriebsgelände, Parkplätze usw.

Das geht am besten, wenn beim Überschreiten der Objektgrenze die Zutrittsberechtigung überprüft wird. Dabei kann es sein, dass es dauerhafte Zutrittsberechtigungen gibt (Betriebsausweise) oder dass eine temporäre Erlaubnis erteilt werden muss (Besucher).

• Visuell durch den Pförtnerdienst

• Durch eine automatische Zutrittskontrollanlage

• Durch eine manuelle Zutrittskontrollanlage zur Unterstützung des Pförtnerdienstes

• Systemzugehörigkeit des Trägers eines bestimmten Identifikationsmerkmals

• Gültigkeit der Identifikationsmerkmale

• zeitlichen Zutrittsbeschränkungen (Zeitzonen)

• örtliche Zutrittsbeschränkungen (Raumzonen).

• althergebrachte durch Personen (Pförtner)

• durch Automaten (Identcard)

• oder durch einen Mix aus beiden.

• die richtige Person [die korrekte Identifikation (ID)]

• das richtige Zeitfenster

• das vorgesehene Raumsegment.

Dann wird der Zutritt gewährt. Wenn es keine weiteren Kriterien als die genannten gibt, dürfen sie auch nicht angewendet werden. Mit anderen Worten, derjenige, der den Zutritt haben will, muss sich auch darauf verlassen können, dass er in erhält, wenn er die Bedingungen erfüllt. Willkür muss ausgeschlossen sein.

Wenn auch nicht bekannt ist, dass es für Zutrittskontrollanlagen einheitliche Standards gibt, so haben die meisten aus der Erfahrung eine Grundausstattung, die die folgenden Merkmale beinhaltet:

Klar ist, dass eine Zutrittskontrollanlage allein nichts bewirkt. Es muss stets auch die entsprechende Peripherie vorhanden sein, wie

• die personellen Voraussetzungen,

• die vorgegebenen betrieblichen Abläufe (beispielsweise im Rahmen eines Workflows),

• schließlich auch die Lenkung der durch den Zutritt und durch das Verlassen entstehenden Anforderungen an die Verkehrslenkungen (Personen- und Fahrzeugverkehr)

• und nicht zuletzt die Erfüllung der Fürsorgepflicht durch das Unternehmen gegenüber den besuchenden Personen.

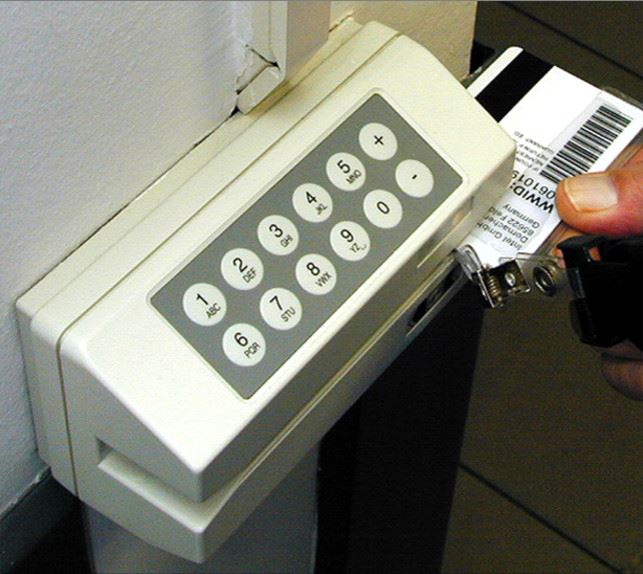

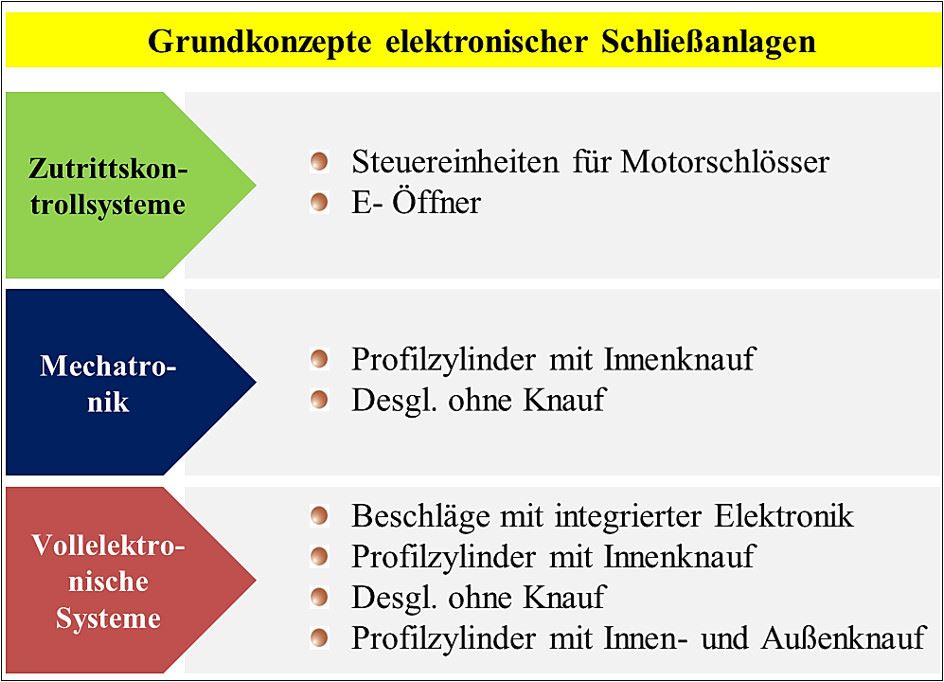

Die Grundkonzepte elektronischer Schließanlagen

Das Credo moderner Zugangskontrollanlagen ist die Gleichberechtigung von Elektronik und Mechanik. Eine gute Anlage vereint beides in sinnvoller Weise. Eine Zutrittskontrollanlage enthält die Einzelkomponenten auf der technisch/operativen Ebene von komplexen Zutrittskontrollsystemen.

Allerdings bestimmen die Komponentenmechanik bzw. Elektronik den jeweiligen Anwendungsfall. So wird mithilfe der Mechanik insbesondere die Verriegelung erreicht, und bei der elektronischen Zutrittskontrolle liegt der Schwerpunkt auf Melden und Überwachen. In sinnvoller Ergänzung beider Hauptkomponenten findet man das optimale Konzept für den jeweiligen Anwendungsfall. Immer mehr Unternehmen setzen elektronische Schließanlagen ein. Das liegt vor allem an gestiegenen Sicherheitsanforderungen. So ist es beispielsweise mit dieser Technik möglich, verloren gegangene Schlüssel unverzüglich zu sperren. Sie werden nutzlos. Der wirtschaftliche Verlust hierbei ist äußerst minimal.

Ein weiterer großer Vorteil liegt in der Flexibilität solcher Systeme. So sind infolge von betrieblichen Umstrukturierungen organisatorischer Art nur noch Umprogrammierungen des elektronischen Schließsystems einzelner Schlüssel oder ganzer Gruppenschließungen notwendig. Die aufwendigen Aufgaben, die sich früher für den Hausmeister oder die Personalabteilung hiermit verbanden, sind Vergangenheit. Die Vergabe von Schließberechtigungen erfolgt nunmehr dank der Elektronik und Datenverarbeitung.

Mithilfe dieser Systeme ist außerdem bei Einbrüchen oder Diebstählen an den entsprechenden Türen eine gewisse Dokumentation unerlaubter Zutritte möglich. Die Vorteile elektronischer Schließanlagen liegen also auf der Hand und lassen sich wie folgt zusammenfassen:

• Kurzfristige und flexible Anpassung von Schließberechtigungen über die Umprogrammierung von elektronischen Schließungen.

• Die homogene Ausstattung von Unternehmen über alle Standorte mit einem Schließsystem

• Die Realisierung sich überschneidender Gruppenschließungen.

• Sofortige Sperrung verlorener Schlüssel.

• Elektronische Schlüssel sind nicht kopierbar.

• Besondere, zerstörungsfreie Öffnungsmethoden für Mechanikzylinder, z.B. Schlagpicking, sind bei elektronischen Lösungen nicht möglich.

• Mögliche Anbindung an weitere Systeme, wie Zeiterfassungen und Abrechnungssysteme.

• Kurze Lieferzeiten für Neuanlagen und Ersatzanlagen oder für Nachlieferung von Komponenten.

Ein Zutrittskontrollsystem wird charakterisiert durch die folgenden drei Grundelemente:

Der Markt bietet eine Vielzahl elektronischer Knaufzylinder an. Diesen bringt man anstelle des mechanischen Zylinders an der Tür an. Das kann an fast jedem normalen Türschloss gemacht werden. Die Knaufzylinder verfügen normalerweise über zwei Drehknäufe. Der Knauf auf der Außenseite ist leer durchdrehbar, bis er die Berechtigung erhält und dann bedienbar wird.

Diese Geräte gibt es auch für beide Seiten der Tür.

Mit solchen Lösungen hat man sehr viele Möglichkeiten der Aus- und Nachrüstung von sicherheitstechnischen Einrichtungen. Man muss sich allerdings darüber im Klaren sein, dass dies auch mit einem gewissen Aufwand auf Seiten der Schließverwaltung verbunden ist. Es müssen die Schließpläne aktualisiert werden und/oder die entsprechenden Änderungen auch an der Sicherheitszentrale und bei den Pförtnern zur Verfügung stehen.

Für eine Anbindung der Beschläge in Echtzeit ist eine aktive Verbindung notwendig. Dies erfordert eine nachträgliche Vernetzung und mithin fast den gleichen Aufwand wie die Erstellung eines herkömmlichen Zutrittskontrollsystems.

Weiterhin gibt es Systeme, die mit Funk, Mobiltelefon oder anderen ähnlichen Anbindungen arbeiten.

Manche dieser Systeme verkabeln nicht die Geräte, sondern das Ausweismedium. Insbesondere diese Entwicklung bringt immer wieder Neues hervor und stellt an das Facility Management infolge der steigenden Interaktion zwischen den einzelnen Sicherheitsanlagen erhöhte Anforderungen. Im Rahmen des Facility Managements sollte auch entschieden werden, ob und bis wann stets eine immer erweiternde Installation einzelner Lösungen erfolgt oder ab wann es sinnvoll ist, eine komplexe neue Anlage zu errichten. Solche Anlagen sind auch marktseitig entwickelt worden, weil der Trend erkannt wurde. So bieten heutzutage die Hersteller Lösungen an, um Sicherheitssysteme aus unterschiedlichen Gewerken wie zum Beispiel der Brandmeldetechnik, der Einbruchmeldetechnik, Videoüberwachung und auch der Kopplung mit der GLT zu realisieren. Auch die Vernetzung von Anlagen unterschiedlicher Hersteller ist dabei ein Thema. Die Entscheidung für die Modernisierung gleicher Komplexe muss das FM abwägen anhand des laufenden Bedien- und Managementaufwandes, der entstehenden Investkosten und des daraus folgenden Kapitaldienstes im Vergleich zu den laufenden Kosten bei Neuaufstellung der Anlagen und des Bedarfes an Sicherheit im Unternehmen, gemessen an den Forderungen der heutigen Zeit.

Die Tabelle beschreibt einige konstruktive Prinzipien von Zutrittskontrollanlagen.
